Характеристики ГРЕЕРС 3ВП-М2-150В Характеристики ГРЕЕРС 3ВП-М2-150В
| ЗВП-М2-150В | |||
| Скорость | 1 | 2 | 3 |
| Производительность (м3/ч) | 4000 | 4800 | 6150 |
| Питание (В/Гц) | 230/50 | ||
| Тепловая мощность (кВт)* | 44,3 | ||
| Потребление тока (A) | 2,4 | ||
| Макс. температура теплоносителя(oC) | 130 | ||
| Класс защиты IP | 54 /F | ||
| Максимальный уровень акустического давления (дБ(A))** | 47 | 52 | 57 |
| Макс. длина струи воздуха (м)*** | 3 | 5 | 7 |
| Макс. рабочая температура (oC) | 60 | ||
| Вес аппарата (кг) | 65 | ||
* При максимальном потоке струи воздуха, температуре теплоносителя 90/70оС и температуре воздуха на входе в аппарат 0оC
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3,
на расстоянии 5 м от устройства
*** Эффективная длина струи изотермического воздуха указана при граничной скорости 0,5 м/c, учитывая оптимальные условия работы завесы при наружной температуре ≥ 0 и скорости ветра не более 1м/c, любое изменение условий изменяет эффективную длину струи.

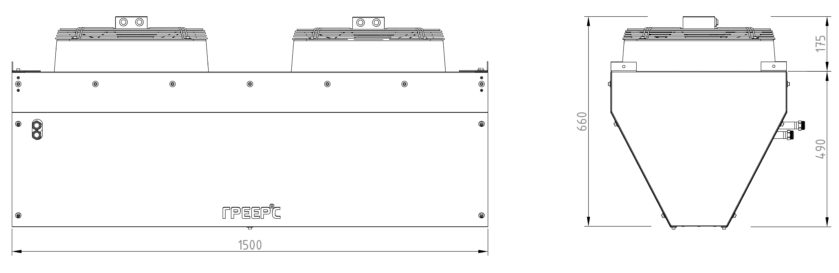

Габариты ГРЕЕРС 3ВП-М2-150В
Таблица тепловой мощности ГРЕЕРС 3ВП-М2-150В
Таблица тепловой мощности ГРЕЕРС 3ВП-М2-150В| Параметры теплоносителя (оС) | Вода 120/70 | Вода 90/70 | Вода 80/60 | Вода 70/50 | Вода 60/40 | ||||||||||||||||||||
| Температура воздуха на входе (оС) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Расход воздуха 6150 м3 /ч, 3-ая скорость, 47 (дБ(А))* | |||||||||||||||||||||||||
| Производительность (кВт) | 48,8 | 45,9 | 43,0 | 40,1 | 37,2 | 44,3 | 41,5 | 38,7 | 35,8 | 32,9 | 38,0 | 35,2 | 32,3 | 29,5 | 26,6 | 31,7 | 28,9 | 26,0 | 23,0 | 20,1 | 25,3 | 22,4 | 19,5 | 16,5 | 13,5 |
| Расход воды (л/ч) | 867 | 816 | 765 | 713 | 661 | 1955 | 1831 | 1706 | 1580 | 1454 | 1671 | 1546 | 1421 | 1294 | 1167 | 1388 | 1263 | 1136 | 1008 | 879 | 1104 | 978 | 850 | 720 | 587 |
| Гидравлическое сопротивление (кПа) | 3,2 | 2,8 | 2,5 | 2,2 | 1,9 | 14,6 | 12,9 | 11,3 | 9,8 | 8,5 | 11,2 | 9,7 | 8,3 | 7,0 | 5,8 | 8,2 | 6,9 | 5,7 | 4,6 | 3,6 | 5,6 | 4,5 | 3,5 | 2,6 | 1,8 |
| Температура воздуха на выходе (оС) | 23,1 | 26,7 | 30,3 | 33,9 | 37,4 | 21,4 | 25,0 | 28,6 | 32,2 | 35,8 | 18,4 | 22,0 | 25,6 | 29,1 | 32,7 | 15,3 | 18,9 | 22,5 | 26,1 | 29,6 | 12,2 | 15,8 | 19,4 | 22,9 | 26,4 |
| Расход воздуха 4800 м3 /ч, 2-ая скорость, 42 (дБ(А))* | |||||||||||||||||||||||||
| Производительность (кВт) | 42,5 | 40,0 | 37,5 | 35,0 | 32,5 | 38,6 | 36,2 | 33,8 | 31,3 | 28,9 | 33,2 | 30,7 | 28,3 | 25,8 | 23,3 | 27,7 | 25,2 | 22,7 | 20,2 | 17,6 | 22,1 | 19,5 | 17,0 | 14,4 | 11,7 |
| Расход воды (л/ч) | 756 | 712 | 667 | 622 | 577 | 1705 | 1598 | 1491 | 1383 | 1275 | 1457 | 1350 | 1242 | 1133 | 1024 | 1211 | 1102 | 993 | 883 | 772 | 963 | 852 | 740 | 627 | 511 |
| Гидравлическое сопротивление (кПа) | 2,5 | 2,2 | 2,0 | 1,7 | 1,5 | 11,3 | 10,1 | 8,9 | 7,7 | 6,7 | 8,7 | 7,6 | 6,5 | 5,5 | 4,6 | 6,4 | 5,4 | 4,5 | 3,6 | 2,9 | 4,4 | 3,5 | 2,8 | 2,0 | 1,4 |
| Температура воздуха на выходе (оС) | 25,8 | 29,3 | 32,7 | 36,1 | 39,5 | 23,8 | 27,3 | 30,7 | 34,1 | 37,5 | 20,5 | 23,9 | 27,3 | 30,7 | 34,1 | 17,1 | 20,5 | 23,9 | 27,3 | 30,7 | 13,6 | 17,1 | 20,5 | 23,8 | 27,2 |
| Расход воздуха 4000 м3 /ч, 1-ая скорость, 36 (дБ(А))* | |||||||||||||||||||||||||
| Производительность (кВт) | 38,4 | 36,1 | 33,9 | 31,6 | 29,3 | 34,7 | 32,5 | 30,3 | 28,1 | 25,9 | 29,8 | 27,6 | 28,4 | 23,1 | 20,9 | 24,9 | 22,6 | 20,4 | 18,1 | 15,8 | 19,8 | 17,6 | 15,3 | 13,0 | 10,6 |
| Расход воды (л/ч) | 682 | 642 | 602 | 562 | 521 | 1533 | 1436 | 1339 | 1241 | 1142 | 1311 | 1213 | 1115 | 1016 | 917 | 1089 | 991 | 892 | 792 | 691 | 866 | 767 | 667 | 565 | 460 |
| Гидравлическое сопротивление (кПа) | 2,0 | 1,8 | 1,6 | 1,4 | 1,3 | 9,3 | 8,3 | 7,3 | 6,3 | 5,4 | 7,2 | 6,3 | 5,4 | 4,5 | 3,8 | 5,3 | 4,5 | 3,7 | 3,0 | 2,3 | 3,6 | 2,9 | 2,3 | 1,7 | 1,2 |
| Температура воздуха на выходе (оС) | 27,9 | 31,2 | 34,6 | 37,8 | 41,1 | 25,8 | 29,1 | 32,4 | 35,7 | 39,0 | 22,1 | 25,5 | 28,8 | 32,0 | 35,3 | 18,5 | 21,8 | 25,1 | 28,3 | 31,6 | 14,8 | 18,0 | 21,3 | 24,5 | 27,7 |
В данном разделе предоставлена информация для проектировщиков:
Чертежи ГРЕЕРС 3ВП-М2-150В (PDF) Чертежи ГРЕЕРС 3ВП-М2-150В (DWG +3D) Чертежи ГРЕЕРС 3ВП-М2-150В (RFA)Монтаж оборудования
Подключение теплообменника к системе отопления необходимо осуществить с помощью гибкой подводки.
В комплекте к завесам ГРЕЕРС ЗВП-М поставляются крепежные элементы, которые позволяют вам максимально быстро и легко смонтировать оборудование.

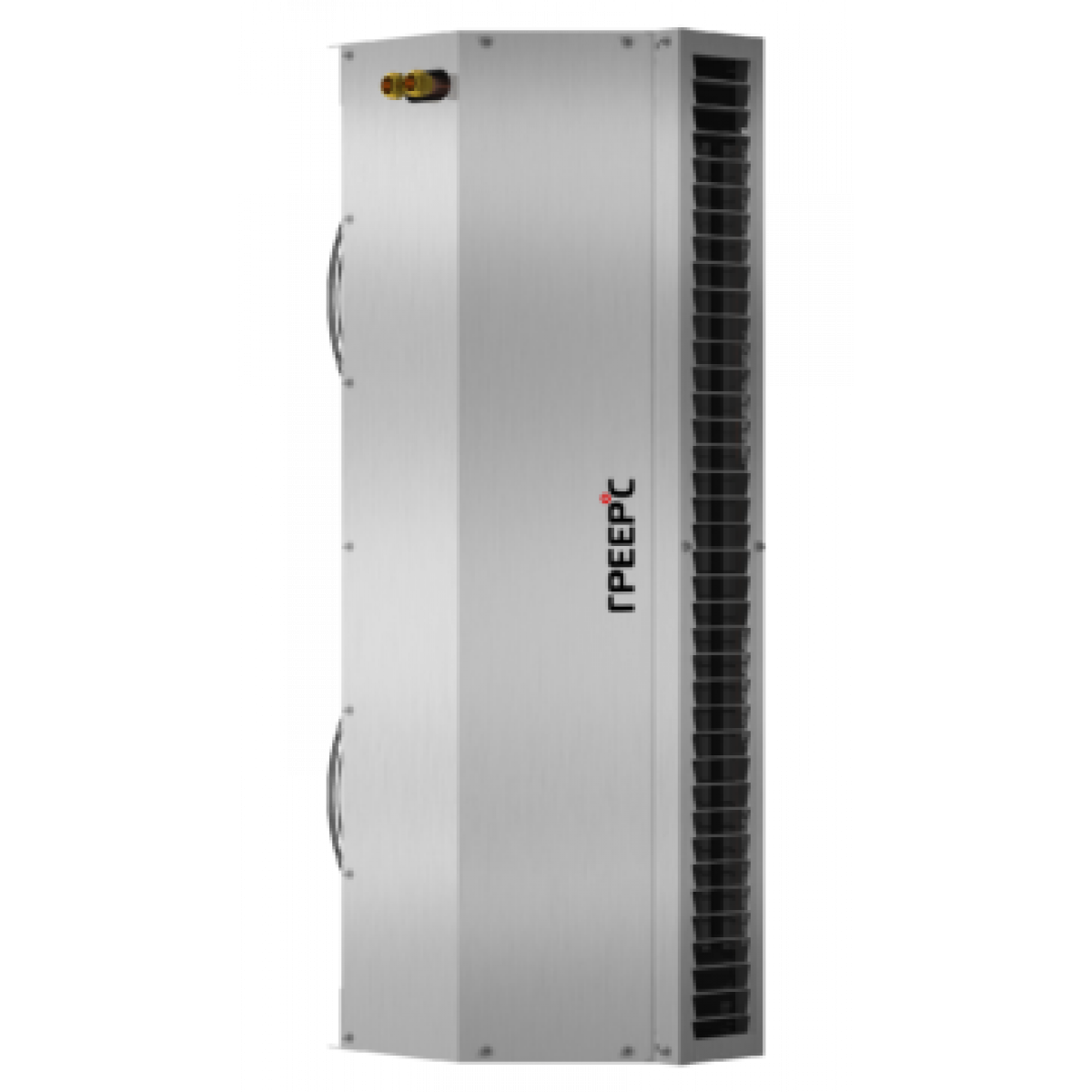

Завесы предназначены для горизонтальной или вертикальной установки.
Преимущества:
- Сделаны в России
ГРЕЕРС производится в России из высококачественных комплектующих ведущих отечественных поставщиков и продается в рублях. Поэтому оборудование всегда в наличии по стабильным ценам. - Широкий ассортимент
Завесы ГРЕЕРС ЗВП-М насчитывают 16 моделей и доступны в следующих вариантах: водяные, электрические и без нагрева, 1.5 м и 2 м длиной, с двигателями 1-го, 2-го и 3-го типоразмера (1-го и 2-го для электрических). Это позволяет подобрать наиболее эффективное и надежное решение для любого объекта. - Экологичность
Металлический корпус, сопло из ABS пластика и комплектующие экологически безопасны и на 100% подлежат вторичной переработке. - Ударопрочность и защищенность
Корпус воздушных завес выполнен из оцинкованной стали с высокой устойчивостью к механическим воздействиям, коррозии, воздействию химических веществ, атмосферной и конденсационной влаги. - Высокоэффективный теплообменник
Медно-алюминиевый теплообменник с медными патрубками позволяет быстро и эффективно обогревать помещения любого объема. - Универсальность установки
Завесы можно соединять друг с другом, что дает возможность перекрыть дверной проем любой ширины. Устанавливать завесы можно как вертикально, так и горизонтально. Монтажные крепления входят в комплект. - Трехскоростной вентилятор
ГРЕЕРС ЗВП-М оснащены современными трехскоростными двигателями. Степень защиты IP54 позволяет применять аппараты в разных типах помещений. - Тихая работа
Лопасти вентилятора сконструированы таким образом, чтобы снизить шум и уменьшить вибрации. Это позволяет добиться максимальной производительности при минимальном уровне шума (не выше 65 дБА). - Создание воздушного барьера
ГРЕЕРС ЗВП-М отсекают уличный воздух, уменьшают теплопотери в помещении, а также препятствуют попаданию в помещение уличных газов, пыли, смога, аллергенов и летающих насекомых.
Предназначение:
Воздушная завеса ГРЕЕРС ЗВП-М предназначена для установки в складские помещения, производственные комплексы и цеха, логистические центры, автосервисы, подземные паркинги и т.д.
Автоматика:
К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.
Гарантии
Гарантийные обязательства на завесы ГРЕЕРС ЗВП-М - 3 года.
