В данном разделе предоставлена информация для проектировщиков:

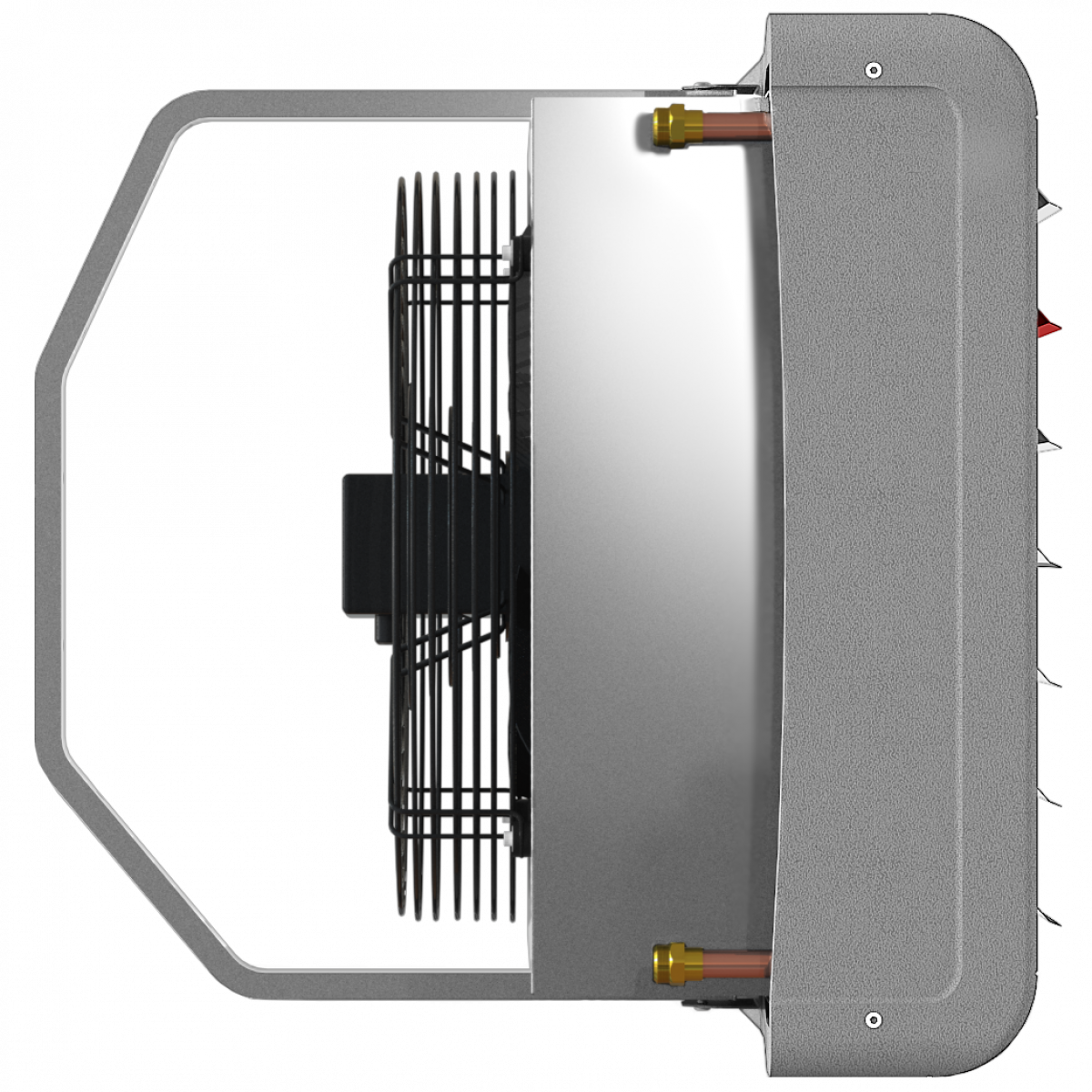

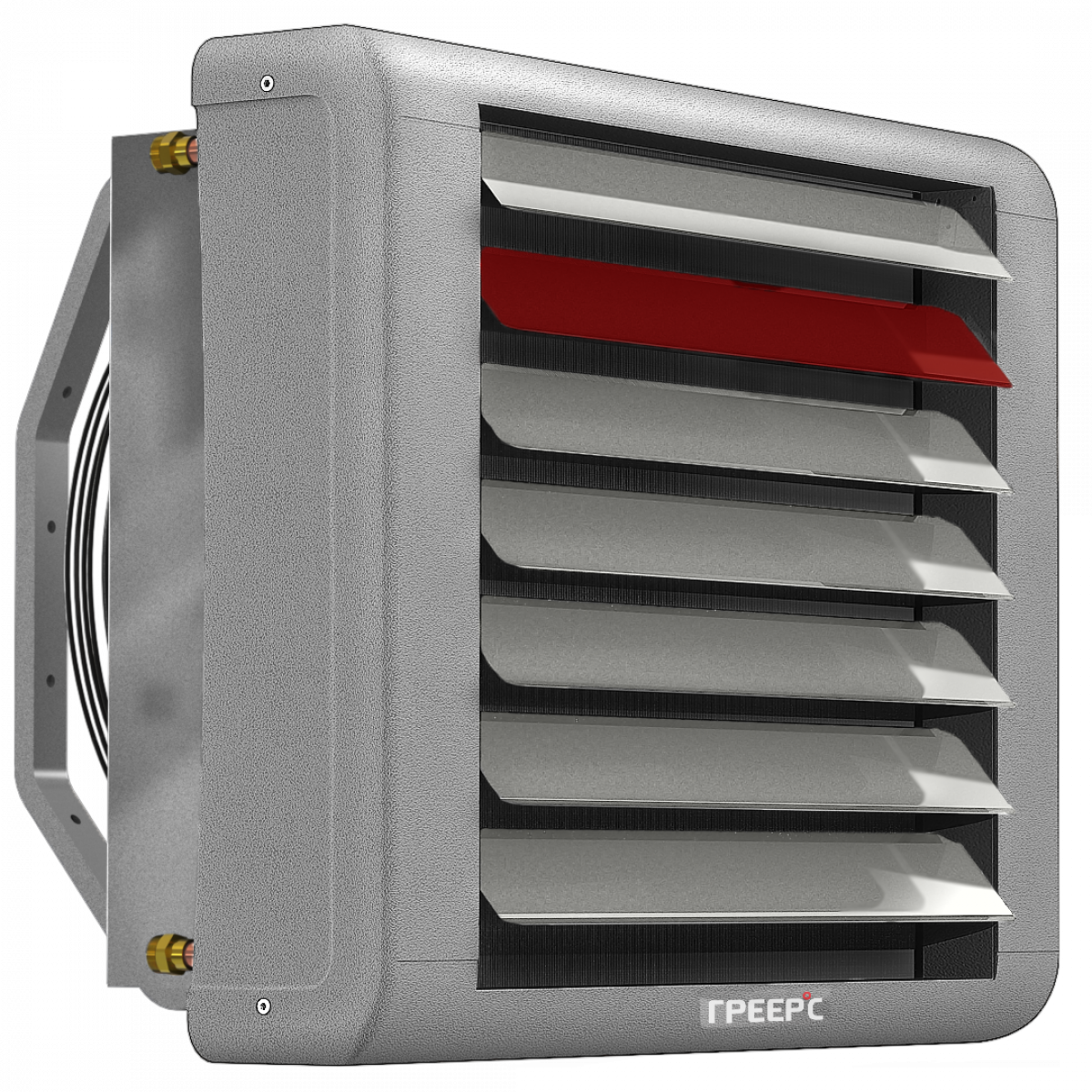

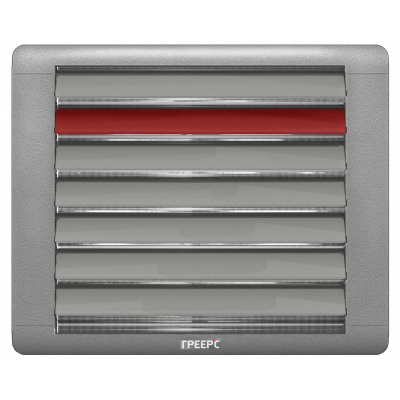

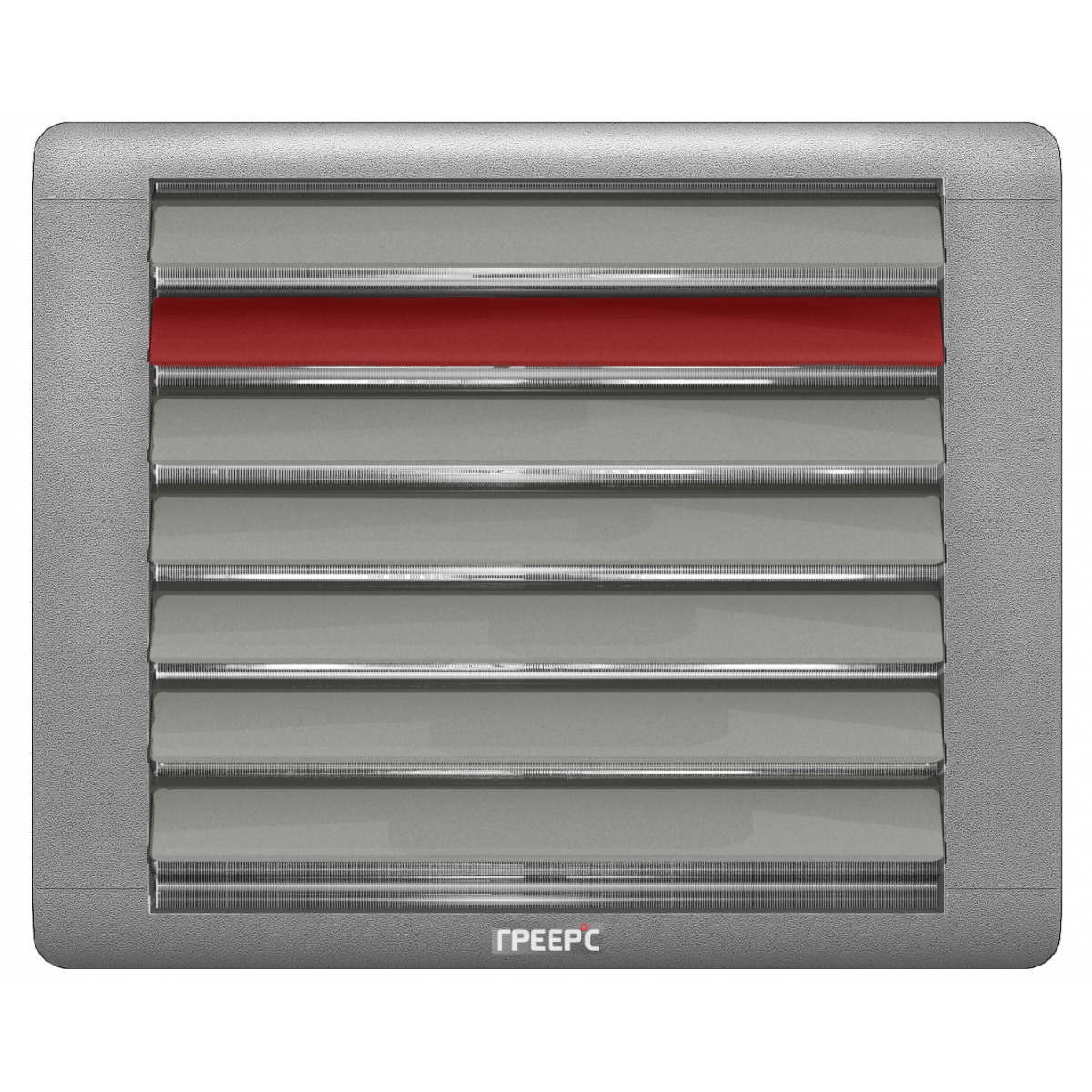

Чертежи ГРЕЕРС ВС-3275 (PDF) Чертежи ГРЕЕРС ВС-3275 (DWG +3D) Чертежи ГРЕЕРС ВС-3275 (RFA)Характеристики ГРЕЕРС ВС-3275
| Характеристики | ВС-3275 | ||
| Диапазон тепловых мощностей (кВт)* | 44,8 — 85,5 | ||
| Скорость (ступень) | 1 | 2 | 3 |
| Расход воздуха (м3/ч) | 3500 | 4800 | 5800 |
| Питание (В/Гц) | 230/50 | ||
| Потребляемый ток (A) | 1.1 | 1.45 | 1,85 |
| Потребляемая мощность (Вт) | 230 | 320 | 430 |
| IP/Класс изоляции | 54 /F | ||
| Макс. уровень акустического давления (дБ(A))** | 60 | 62 | 65 |
| Макс. температура горячей воды (oC) | 120 | ||
| Макс. рабочее давление (MПa) | 1.6 | ||
| Присоединительны |
¾” | ||
| Макс. рабочая температура (oC) | 60 | ||
| Вес аппарата (кг) | 31 | ||
| Вес аппарата, наполненного водой (кг) | 34,4 | ||
| Теплообменник (материал/рядность) | Cu – Al, двухрядный | ||
| Материал корпуса | EPP — вспененный полипропилен | ||
| Цвет корпуса | Серый | Серый | Серый |
| Рабочая среда | Внутри помещений | Внутри помещений | Внутри помещений |
| Макс. длина струи воздуха (м) *** | 26 | ||
* Диапазон тепловых мощностей указан при максимальном напоре воздуха, температуре теплоносителя 60/40-120/70 °C и температуре воздуха на входе в аппарат 0-20°C.
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
*** Длина струи изотермического воздуха, при граничной скорости 0,5 м/с.
Габариты ГРЕЕРС ВС-3275
Таблица тепловой мощности ГРЕЕРС ВС-3275
| Параметры теплоносителя (оС) | Вода 120/70 | Вода 90/70 | Вода 80/60 | Вода 70/50 | ||||||||||||||||
| Температура воздуха на входе (оС) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Расход воздуха 5800 м3 /ч, 3-ая скорость, 65 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 85,5 | 80,3 | 75,1 | 69,9 | 64,6 | 79,0 | 73,8 | 68,7 | 63,5 | 58,3 | 67,7 | 62,5 | 57,3 | 52,1 | 46,9 | 56,3 | 51,1 | 45,9 | 40,6 | 35,3 |
| Расход воды (л/ч) | 1519 | 1427 | 1335 | 1242 | 1149 | 3484 | 3257 | 3030 | 2802 | 2573 | 2973 | 2745 | 2517 | 2289 | 2059 | 2463 | 2235 | 2006 | 1776 | 1544 |
| Гидравлическое сопротивление (кПа) | 4,5 | 4,0 | 3,5 | 3,1 | 2,7 | 21,1 | 18,7 | 16,3 | 14,2 | 12,1 | 16,2 | 14,0 | 12,0 | 10,1 | 8,3 | 11,9 | 9,9 | 8,2 | 6,6 | 5,1 |
| Температура воздуха на выходе (оС) | 42,9 | 45,2 | 47,5 | 49,8 | 52,1 | 39,6 | 42,0 | 44,3 | 46,6 | 48,9 | 33,9 | 36,3 | 38,6 | 41,0 | 43,3 | 28,2 | 30,6 | 32,9 | 35,2 | 37,5 |
| Расход воздуха 4800 м3 /ч, 2-ая скорость, 62 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 76,0 | 71,4 | 66,8 | 62,1 | 57,5 | 70,0 | 65,5 | 60,9 | 56,3 | 51,7 | 60,0 | 55,4 | 50,9 | 46,2 | 41,6 | 50,0 | 45,4 | 40,7 | 36,1 | 31,4 |
| Расход воды (л/ч) | 1351 | 1269 | 1187 | 1105 | 1022 | 3091 | 2889 | 2688 | 2486 | 2284 | 2637 | 2436 | 2234 | 3032 | 1828 | 2186 | 1984 | 1781 | 1577 | 1372 |
| Гидравлическое сопротивление (кПа) | 3,6 | 3,2 | 2,8 | 2,5 | 2,2 | 17,0 | 15,0 | 13,1 | 11,4 | 9,7 | 13,0 | 11,3 | 9,6 | 8,1 | 6,7 | 9,5 | 8,0 | 6,6 | 5,3 | 4,1 |
| Температура воздуха на выходе (оС) | 46,0 | 48,2 | 50,3 | 52,4 | 54,5 | 42,4 | 44,6 | 46,8 | 48,9 | 51,0 | 36,4 | 38,6 | 40,7 | 42,8 | 45,0 | 30,3 | 32,5 | 34,6 | 36,7 | 38,8 |
| Расход воздуха 3500 м3 /ч, 1-ая скорость, 60 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 61,9 | 58,2 | 54,4 | 50,7 | 46,9 | 56,8 | 53,1 | 49,4 | 45,7 | 42,0 | 48,7 | 45,0 | 41,3 | 37,6 | 33,8 | 40,6 | 36,9 | 33,1 | 29,3 | 25,5 |
| Расход воды (л/ч) | 1100 | 1034 | 967 | 900 | 833 | 2508 | 2345 | 2182 | 2019 | 1855 | 2142 | 1979 | 1815 | 1651 | 1486 | 1776 | 1613 | 1448 | 1283 | 1116 |
| Гидравлическое сопротивление (кПа) | 2,5 | 2,2 | 2,0 | 1,7 | 1,5 | 11,6 | 10,2 | 9,0 | 7,8 | 6,7 | 8,9 | 7,7 | 6,6 | 5,6 | 4,6 | 6,5 | 5,5 | 4,5 | 3,6 | 2,8 |
| Температура воздуха на выходе (оС) | 51,4 | 53,3 | 55,1 | 56,8 | 58,5 | 47,2 | 49,1 | 50,9 | 52,8 | 54,6 | 40,5 | 42,4 | 44,2 | 46,0 | 47,8 | 33,8 | 35,6 | 37,4 | 39,2 | 41,0 |
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
Монтаж оборудования
Благодаря небольшому весу аппарата и удобной монтажной консоли для установки нужен всего один человек. Подключение теплообенника к системе отопления необходимо осуществить с помощью гибкой подводки.
Монтажная консоль
Специально разработанная монтажная консоль дает возможность монтировать оборудование как на вертикальных, так и горизонтальных поверхностях, в том числе и на столбах, также с ее помощью аппарат можно поворачивать.
Монтаж оборудования
Благодаря небольшому весу аппарата и удобной монтажной консоли для установки нужен всего один человек. Подключение теплообенника к системе отопления необходимо осуществить с помощью гибкой подводки.
Монтажная консоль
Специально разработанная монтажная консоль дает возможность монтировать оборудование как на вертикальных, так и горизонтальных поверхностях, в том числе и на столбах, также с ее помощью аппарат можно поворачивать.

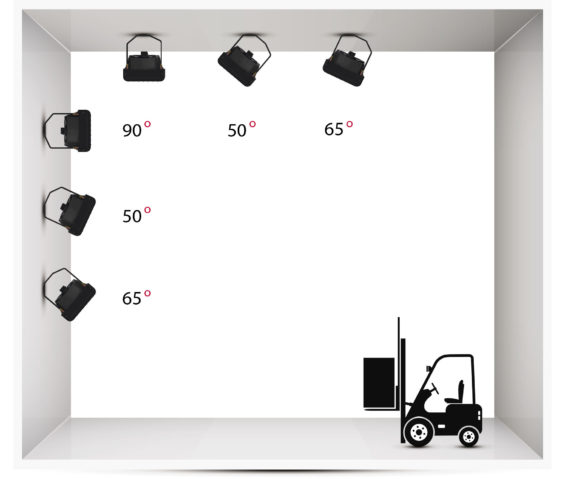

Рекомендации по установке
Рекомендации по установке
| Размер, м |
Модель | |||||||
| 1110 | 1220 | 1230 | 2125 | 2245 | 2365 | 3275 | 33100 | |
| A | мин. 0,3 | |||||||
| B | 2,5 – 5,0 | 2,5 – 10,0 | 2,5 – 12,0 | |||||

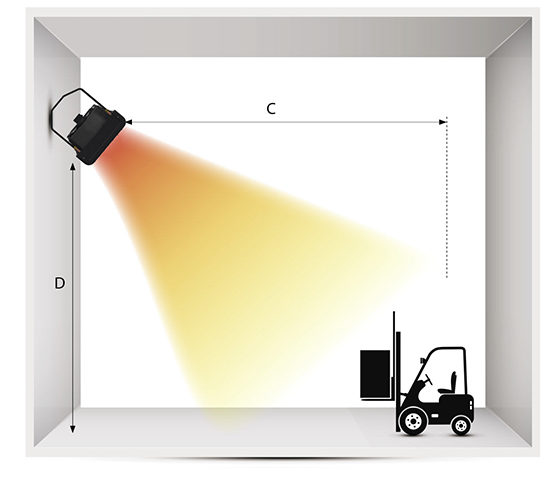

Эффективная длина струи воздуха
| Размер, м |
Модель | |||||||
| 1110 | 1220 | 1230 | 2125 | 2245 | 2365 | 3275 | 33100 | |
| C | 14,5 | 14 | 13 | 26 | 24 | 22 | 26 | 24 |
| D | до 3 | до 8 | ||||||

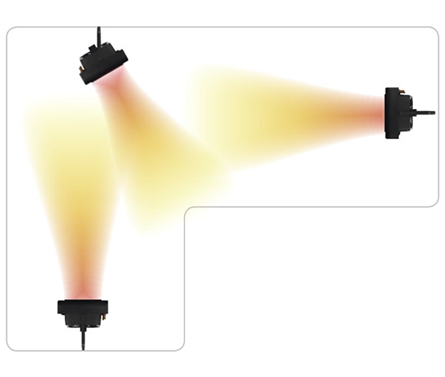

Ниже представлено несколько рекомендаций по монтажу:
Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.
Устанавливая воздухонагреватели в углах,необходимо
направлять струю воздуха в середину помещения так, чтобы струя воздуха не дула по стене.

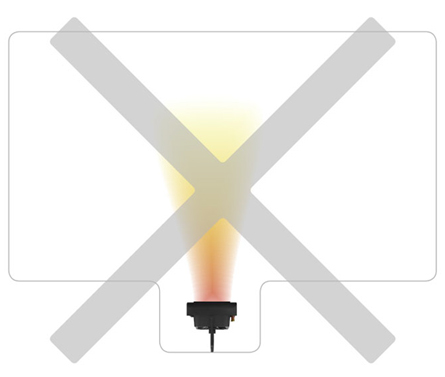

При установке отопительного аппарата нужно обратить внимание на то, чтобы на пути струи воздуха не было преград.
Воздухонагреватели нужно монтировать таким образом, чтобы обеспечить свободный приток воздуха вокруг аппарата.

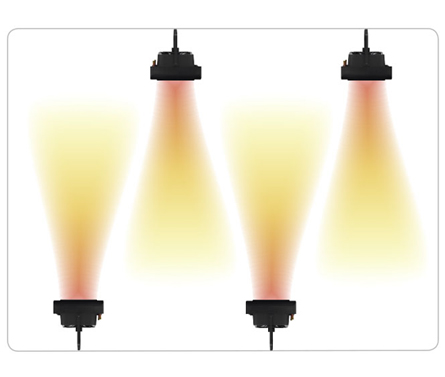

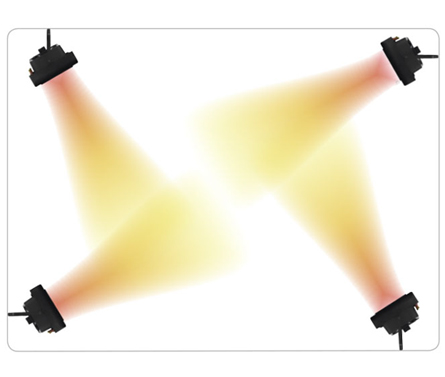

Воздухонагреватели, устанавливаемые на противоположных стенах, необходимо монтировать в шахматном порядке.

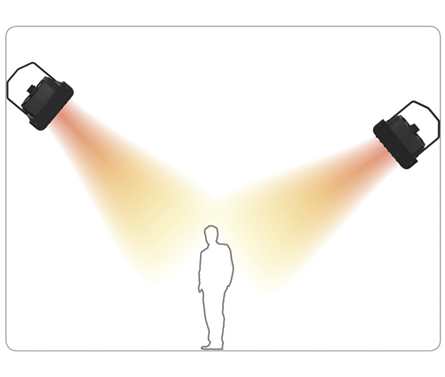

Аппараты необходимо устанавливать таким образом,
чтобы струя нагнетаемого воздуха была направлена в зону пребывания людей.
Преимущества:
- Сделаны в России
ГРЕЕРС производится в России из высококачественных комплектующих ведущих отечественных поставщиков и продается в рублях. Поэтому оборудование всегда в наличии по стабильным ценам. - Экологичность
Корпуса из вспененного полипропилена (EPP), сопло из ABS пластика и комплектующие экологически безопасны и на 100% подлежат вторичной переработке. - Ударопрочность и защищенность
EPP-корпуса обладают высокой устойчивостью к механическим воздействиям, температурам, ультрафиолетовому излучению и воздействию химических веществ. - Высокоэффективный теплообменник
Медно-алюминиевый теплообменник с медными патрубками позволяет быстро и эффективно обогревать помещения любого объема. - Легкий монтаж
Благодаря небольшому весу аппарата и удобной монтажной консоли для установки нужен всего один человек. - Тихая работа
Конструкция вентилятора и EPP-корпуса способствуют поглощению вибраций и шумов, что позволяет добиться максимальной производительности при минимальном уровне шума (не выше 65 дБА). - Энергосберегающий трехскоростной вентилятор
ГРЕЕРС ВС оснащены современным трехскоростным двигателем, что способствует поддержанию комфортной температуры в помещении и снижению эксплуатационных затрат. Степень защиты IP54 позволяет применять аппараты в разных типах помещений.
Предназначение
Складские помещения, производственные комплексы, торговые помещения, подземные паркинги, спорткомплексы, сельскохозяйственные объекты, теплицы, автомойки.
Автоматика
К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.
Гарантия
Гарантийные обязательства на водяные тепловентиляторы ГРЕЕРС ВС - 3 года.
